應用： 輸油管線和煉油廠 化工和石油化工 危險/防爆環境	應用： 半導體  制藥 化工工藝 水與污水管理 非危險/防爆環境	應用： 化工工藝 水與污水管理 輸油管線和煉油 化工和石油化工 危險/防爆環境

產品特點：

緊湊式結構   輕量化設備（<7kg）    高分辨率   材料適合大多數腐蝕性應用場合

內置RTD溫度變送器    高性價比  頻率輸出適用于客戶自備流量計算    機用于密度計算

可提供密度計算處理單元和線性化              模擬輸出4-20 mA        一年零部件和運行保修期 美國制造

工作原理：

DENSITRAK®  D625 型液體密度計采用U型管振蕩技術，這種技術基于振蕩頻率的電子測量方式來確定液體和氣體的密度，并由此方法計算密度值。由于流體密度變化，使得振動質量發生變化，改變系統共振頻率。該儀表產生一個方波頻率輸出信號，信號可以由基于微處理器的信號轉換器（SPUD）或市售的流量計算機（例如Omni Flow Computer）處理。微處理器利用內置的算法依據流體成分、溫度和壓力計算密度。

每臺密度計具有一套唯一的校準系數，該套校準系數通過在線流體密度校準計算存儲于微處理器內。每臺儀表的這套校準系數均經過AFT 公司實驗室的精細校準而產生。

本公司可提供多種儀表型號，并且我們的工程師會審查每一個客戶應用咨詢，以確定最適合您特定應用的D625 產品。

Densitrak®  D625 液體密度計技術規格：

密度測量范圍：0.40–2.00 gram/cc.     (gr/cm3)

密度分辨率：    0.00001 gm/cm3 0.70 gr/cm3

工作溫度：        標準: 0°C - 100°C (32°F - 212°F)

                           可選: -50°C - 150°C (-58°F - 302°F)

工作壓力：        范圍：0 - 2220 PSI (0 - 149 bar, 0-14.9 MPa)

                           ANSI 900 Lbs. RATING

                           靜壓測試: 3330 PSI (22.96 MPa)

頻率信號輸出： 通常. 0.3 kHz - 3.0 kHz

功率需求：        電壓： 24 VDC

                           電流：通常 50–150 mA

電氣分類：        設計符合NEC Class 1, Div. 1, Group C&D CE

                           標志殼體認證符合: CSA, FM, EExd, UL

                           符合RoHS 指令

重復性：           優于0.01%

最大密度量程:   0.07 gr/cm3 (范圍可隨精確度降低而擴展)

儀表精確度:       0.0001 gr/cm3

最大溫差:          ΔTmax = 50°C (90°F)

流量：               最小，0.25 GPM [1.136 升/分鐘]

                          最大：20 GPM [90.92 升/分鐘]

                          推薦：2 GPM [9.092 升/分鐘]

溫度變送器：   3 線制 100Ω Pt RTD (熱電阻)

材料解釋:          標準接液零件，316/316L 不銹鋼，哈氏合金

                          C276

                          非接液零件，304 不銹鋼

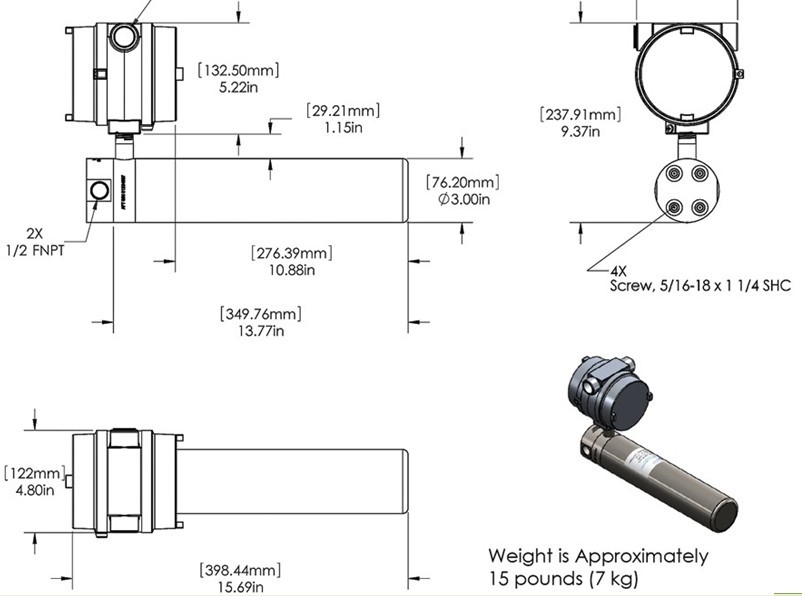

物理尺寸：        見本資料中產品外形尺寸圖

發貨重量, 約16 pounds (7.25 kg)

用戶接口軟件

用于SPUD 800密度處理器

• 配置輸入和輸出（I / O）的設定

參數

• 修改密度及溫度4-20 mA 量程

• 配置2路獨立的N/O 或N/C 報

警觸點

• 配置處理器內部的校準系數

• 監測和記錄密度、溫度等實時數

據

• 用作數據記錄儀

• 密碼保護數據存取

• 配置現場液晶顯示

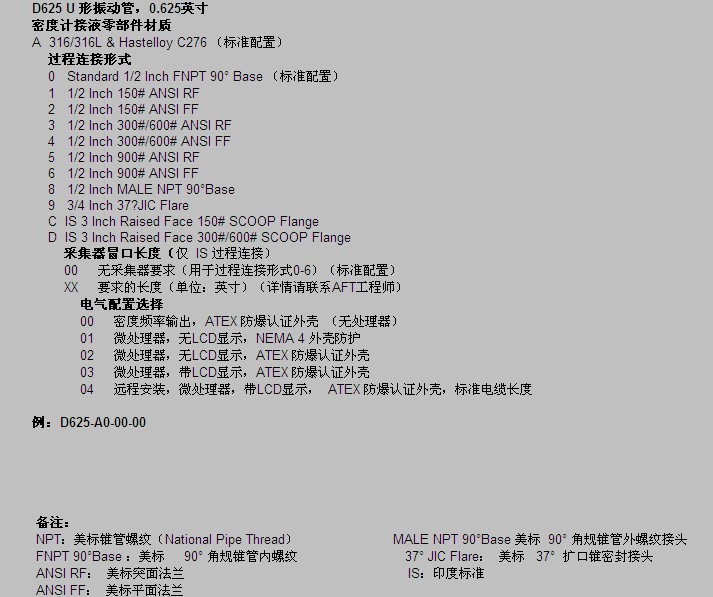

D625選型表：
